FFD (Fuel Fluorescence Detector)

El FFD detecta la fluorescencia producida por los hidrocarburos aromáticos cuando es excitado por una fuente de luz ultravioleta. Usado con el equipo de penetración estático con cono (CPT), el FFD  reduce significativamente el tiempo necesario para detectar y  delinear la extensión de derrames o fugas de combustible en tanques de almacenamiento.

 Características del FFD

• Doble tubo fotomultiplicadores (PMT).  La colocación del PMT en el fondo del sondeo elimina la atenuación de la señal a través de la  fibra óptica, permitiendo detectar compuestos débilmente fluorescente  a cualquier profundidad bajo la superficie del suelo.  Los Dual PMT están sintonizados con diferentes longitudes de onda que proporciona la capacidad para diferenciar entre los contaminantes ligeros y pesados.
• Ventana de zafiro
• El FFD se utiliza con el cable estandar del CPT
• Se utiliza con las varillas normales de 36 mm usadas con el CPT

 Ahorro de costes.     Esta tecnología producirá un ahorro en los procesos de caracterización in situ.  El sistema adaptado al CPT genera un mínimo de residuos derivados de la investigación,  reduciendo su coste de almacenaje y eliminación.  Hay pocas muestras físicas conseguidas, reduciendo los costos asociados con la toma de muestras, preparación, manipulación y análisis.  La continuidad de los datos reduce el tiempo y el esfuerzo necesarios para la interpretación y presentación de datos. Y, por supuesto, está el ahorro inmediato de reducir el número de días de campo necesarios para completar el trabajo.

 La medición continua.    El ffd proporciona una salida continua y en tiempo real de la fluorescencia en toda la profundidad de la investigación. Esta información se puede ver gráficamente en tiempo real con el sistema estándar de adquisición de datos del CPT a medida que el cono avanza, lo que proporciona una visión mucho más completa y fácil de la pluma contaminada  que los métodos tradicionales de muestreo puntual.  Con múltiples perfiles FFD en una zona se pueden crear modelos tridimensionales de la pluma de contaminación

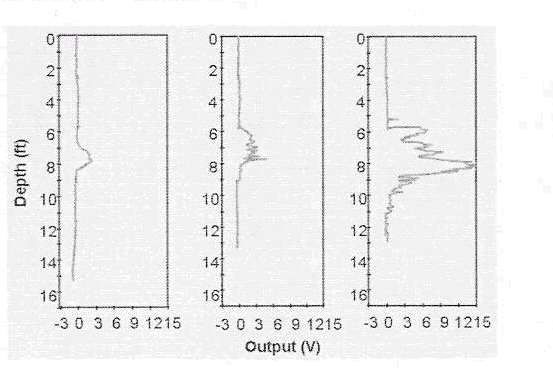

Grafico de tres perfiles  lineales a través de una pluma de contaminación de hidrocarburos. Los datos de cada uno de los sondeos que se muestran en la figura 1 se encontraban en manos de los clientes al cabo de  15 minutos después de la realización de los CPT







En las figuras de arriba podemos ver un esquema del despiece del FFD instalado en el piezocono
